產品概述
ZH-XFB-LED 型消防電氣控制裝置（消防泵控制器），是為滿足消防電氣控制裝置（消防泵控制設備），符合 GB16806-2006 標準設計的一款產品，用于消防泵控制設備中的邏輯運算、自動遠程信號處理，接觸器驅動，電壓電流顯示及負載故障保護切換，適應于直接啟動、星三角降壓?jiǎn)?dòng)、軟啟動控制柜中邏輯控制。

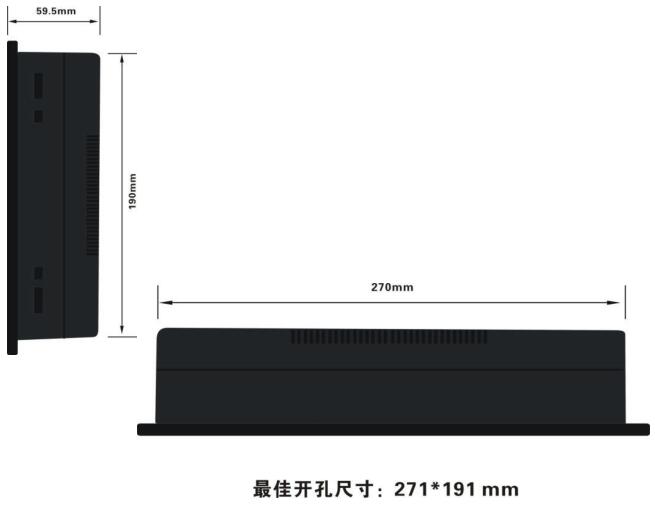

最佳開孔尺寸

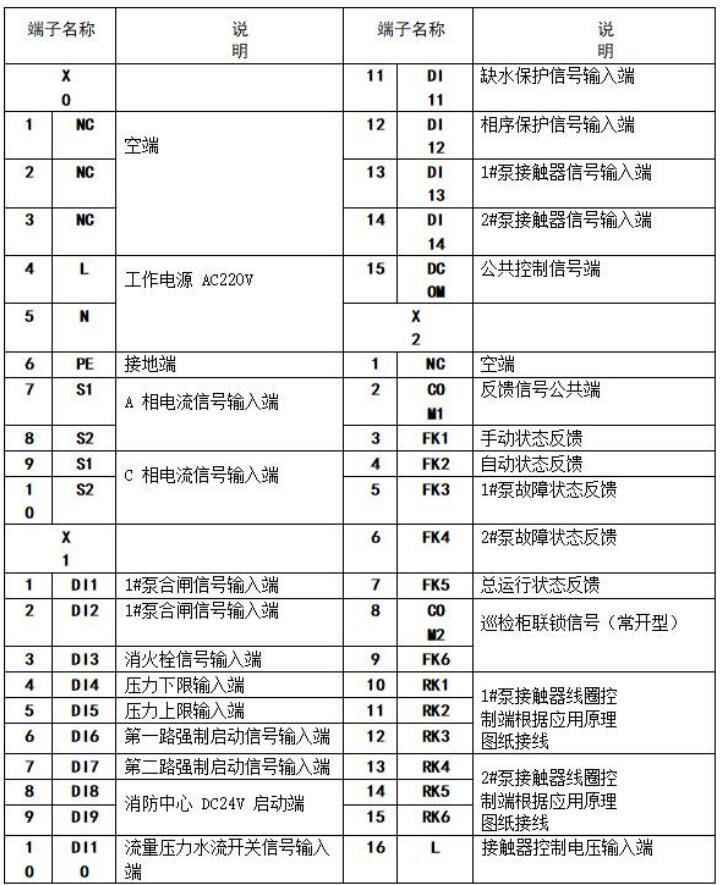

接線端子說明
管理權限密碼設置
本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，當顯示《-- -》時代表控制系統已鎖住，通過按住《管理權限 》鍵 5 秒，窗口會閃爍顯示《0 0 0》，代表可進行輸入權限密碼，通過《↑》鍵與《↓》鍵和《→》鍵輸入正確的權限密碼后，按一下《管理權限》鍵， 當顯示《run》代表系統已解除權限，可進行對設備的操作及控制，當再次按一下《管理權限》按鍵時，系統將退出正常操作，進入權限管理并顯示《- - -》！
當忘記密碼時，可通過同時按住《手/自動》和《主/備選擇》鍵 5 秒以上，數碼管將顯示出之前所設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！
參數進入方法
在管理權限解除的情況下通過按住《1 泵停止 》鍵 5 秒方可進入主菜單（此時數顯屏顯示的是 P01）
參數設置方法
當數顯屏顯示 P01 參數代碼時，按《2 泵啟動》鍵與《2 泵停止》鍵可以找出其它參數代碼，當按《1 泵停止》鍵進入該參數的當前設置值，通過按《2 泵啟動》鍵與《2 泵停止》鍵進行修改，再通過按《 主/備選擇 》鍵返回到當前參數代碼。設置完所有的參數需按《主/備選擇》鍵退出到待機狀態，才會永久保存修改過

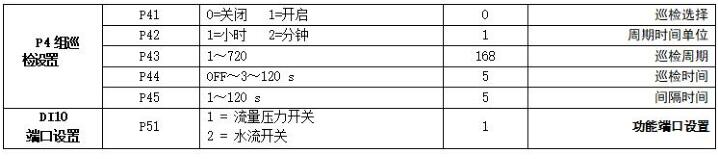

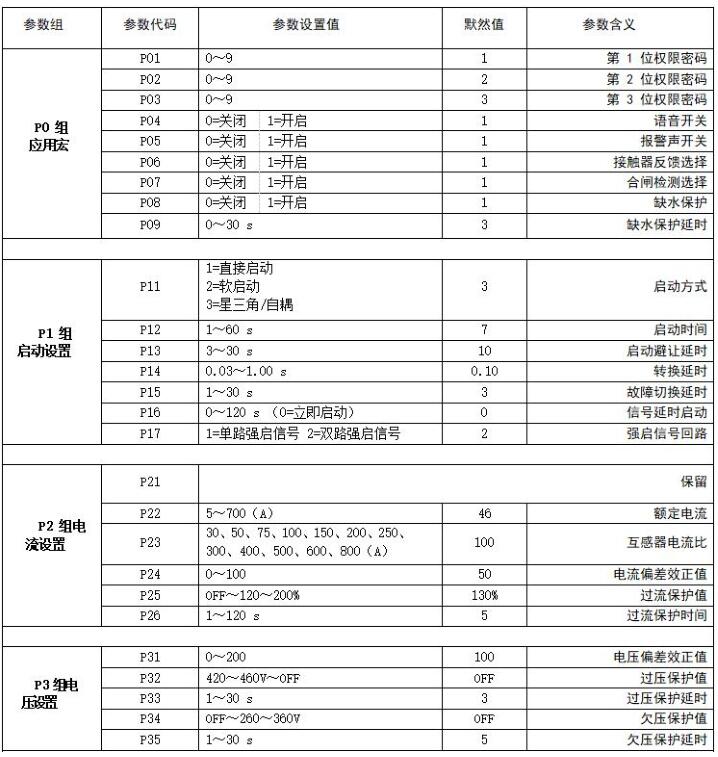

完整參數對照表
完整參數描述
Group P0 組： 應用宏
1. 參數 P01 （第 1 位權限密碼）
該參數定義：管理權限的第1 為密 碼設置值（出廠默認為 “1” ）
可設置范圍：0～9
2. 參數 P02 （第 2 位權限密碼）
該參數定義：管理權限的第 2 為密碼設置值（出廠默認為 “2” ）可
設置范圍：0～9
3. 參數 P03 （第 3 位權限密碼）
該參數定義：管理權限的第 3 為密碼設置值（出廠默認為 “3” ）可
設置范圍：0～9
提示：P01、P02、P03 均設置為 0 代表取消管理權限！
4. 參數 P04 （語音開關）
該參數定義：允許開啟或關閉語音提示功能（出廠默認為“1” ）
可設置范圍：0 = 關閉 1 = 開啟
5. 參數 P05 （報警聲開關）
該參數定義：允許開啟或關閉兩只報警器的聲音（出廠默認為“1” ）
可設置范圍：0 = 關閉 1 = 開啟
6. 參數 P06 （接觸器反饋選擇）
該參數定義：防止接觸器出現主觸點粘住或線圈不工作，造成主回路短路或水泵不啟動或不運行，采用接觸器的常開觸點聯鎖，具體接線方法請參照接線原理圖（出廠默認為“1”）
可設置范圍：0 = 關閉 1 = 開啟
7. 參數 P07 （合閘檢測選擇）
該參數定義：當現場可能需要先對控制柜進行空載測試，將此參數關閉時，可通過關閉斷路器來進行操作，（出廠默認為“1”）
可設置范圍：0 = 關閉 1 = 開啟
8. 參數 P08 （缺水保護選擇）
該參數定義：缺水保護時的動作（出廠默認為“1”）
可設置范圍：0 = 關閉 1 = 開啟
9. 參數 P09 （缺水保護延時）
該參數定義：缺水信號延時保護動作，防止水面蕩動產生的誤動作（出廠默認為“3”）
可設置范圍：0～60，（0 = 立即動作） 單位為：秒
Group P1 組： 啟動設置
10. 參數 P11 （啟動方式）
該參數定義：水泵的啟動方式（出廠默認選擇為“3” ）
可設置范圍：1 = 直接啟動 2 = 軟啟動 3 = 星三角降壓/自耦降壓?jiǎn)?dòng)
此參數的設置應配合外部的二次控制線原理圖！
11. 參數 P12 （啟動時間）
該參數定義：只針對星三角降壓/自耦降壓?jiǎn)?dòng)方式的啟動時間（出廠默認為“7” ）
可設置范圍：5～60，單位為：秒
12. 參數 P13 （啟動避讓時間）
該參數定義：由于水泵在剛啟動的時候電流將遠遠大于保護電流的值，因此需要設置此參數來避讓啟動時大電流的保護，根據不同功率的水泵設置不同（出廠默認為“10” ）
可設置范圍：3～30，單位為：秒
13. 參數 P14 （轉換延時）
該參數定義：降壓?jiǎn)?dòng)完畢時轉換到全壓運行的延時（出廠默認為“0.10” ）
可設置范圍：0.03 ～ 1.00，單位為：秒
提示：該參數的調節能改善在降壓?jiǎn)?dòng)完畢后轉換到全壓運行時斷路器有可能出現跳閘現象！ 如改變此參數還會出現短路器跳閘現象，請將短路器改為 3200 型
14. 參數 P15 （故障切換延時）
該參數定義：主泵出現故障時投入備泵的時間（出廠默認為“3” ）
可設置范圍：1～30，單位為：秒
15. 參數 P16 （信號延時啟動）
該參數定義：自動狀態下遠程信號延時啟動，此功能主要用于與消防低頻巡檢柜配合使用，設置延時啟動可以與低頻巡檢柜聯鎖（出廠默認為“0” ）
可設置范圍：0～120，（ “0”代表信號立即啟動）單位為：秒
提示：當設置了該參數的延時值，面板上的啟動按鍵也會按 0.8 秒延時啟動！
16. 參數 P15 （強啟信號回路）
該參數定義：強制啟動信號的回路控制。（出廠默認為“2” ）
1 = 單路強啟信號 （X1 端子排的 6#、7#并成一個點）
2 = 雙路強啟信號 （X1 端子排的 6#為 1#泵強制啟動、7#為 2#泵強制啟動，只能啟動 1 臺水泵， 啟動是根據信號的優先處理）
Group P2 組： 電流設置
17. 參數 P21 （保留）
18. 參數 P22 （額定電流）
額定電流 = kW ÷ 0.38 ÷ 1.73 ÷ 1.0（此公式適合電阻式負載）
額定電流 = kW ÷ 0.38 ÷ 1.73 ÷ 0.8（此公式適合電感式負載）
該參數定義：水泵的額定電流（出廠默認為“46” ）
可設置范圍：10～700，單位為：A
19. 參數 P23 （互感器電流比）
該參數定義：電流互感器規格，應和外部電流互感器一致（出廠默認為“100” ）
可設置范圍：30、50、75、100、150、200、250、300、400、500、600、800
單位為：/5A
電流互感器應選擇精確度較高的型號，建議選用 BH0.66 型 0.5 級
20. 參數 P24（電流偏差效正）
該參數定義：實際電流值與控制器檢測電流值的誤差效正，（出廠默認為“50” ）
可設置范圍：0～100，單位為：A
效正方法：是差多少補多少！
21. 參數 P25 （過流保護值）
該參數定義：水泵過載過流的保護設置值（出廠默認為“130” ）
可設置范圍：OFF～120～200，單位為：%
設置OFF 代表關閉過流保護功能，系統只報警不保護不切換！當設置了保護值系統是根據額定電流的值來計算保護值，公式：P22值 *P25 值 = 保護動作值
22. 參數 P26 （過流保護時間）
該參數定義：當運行電流大于 P25 的值，進入延時保護（出廠默認為“5” ）
可設置范圍：1～120，單位為：
Group P3 組： 電壓設置
23. 參數 P31（電壓偏差效正）
該參數定義：電源電壓顯示誤差效正（出廠默認為“100” ）
可設置范圍：0～200，單位為：V效正方法：是差多少補多少！
24. 參數 P32 （過壓保護值）
該參數定義：電源過電壓保護。（出廠默認為“OFF”）
可設置范圍：420 ～ 460 ～ OFF 選擇 OFF 為關閉過電壓保護功能。
單位為：V
25. 參數 P33 （過壓保護延時）
該參數定義：電源過電壓保護時間。（出廠默認為“3”）
可設置范圍：1～30單位為：秒
26. 參數 P34 （欠壓保護值）
該參數定義：電源欠電壓保護。（出廠默認為“OFF” ）
可設置范圍：OFF ～ 260 ～ 360 選擇 OFF 為關閉欠電壓保護功能。
單位為：V
27. 參數 P35 （欠壓保護延時）
該參數定義：電源欠電壓保護時間。（出廠默認選擇為“5”）
可設置范圍：1～30單位為秒
Group P4 組： 巡檢設置
28. 參數 P41（巡檢選擇）
該參數定義：是否開啟或關閉巡檢功能，（出廠默認為“0” ）
可設置范圍：0 = 關閉 1 = 開啟
29. 參數 P42 （周期時間單位）
該參數定義：巡檢周期的單位計算時間。（出廠默認為“1”）
可設置范圍：1 = 按小時計算2 = 按分鐘計算
30. 參數 P43 （巡檢周期）
該參數定義：巡檢的周期時間。（出廠默認為“168”）
可設置范圍：1 ～ 720
31. 參數 P44 （巡檢時間）
該參數定義：巡檢過程的水泵運行時間。（出廠默認為“5” ）
可設置范圍：OFF ～ 3～ 120 單位為：秒
選擇 OFF 為關閉巡檢啟它水泵只巡第一臺水泵的功能。
32. 參數 P45 （間隔時間）
該參數定義：巡檢過程中間隔時間。（出廠默認選擇為“5”）
可設置范圍：1～120單位為：秒
Group P5 組： DI10 端口設置
33. 參數 P51（功能端口設置）
該參數定義：X1 端子排的 DI10 端口功能選擇，（出廠默認為“1” ）
可設置范圍：1=流量壓力開 2=水流開關

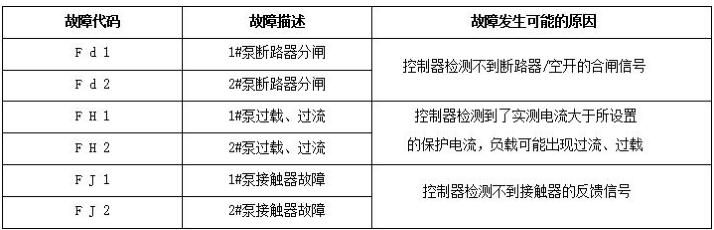

故障代碼對照表
